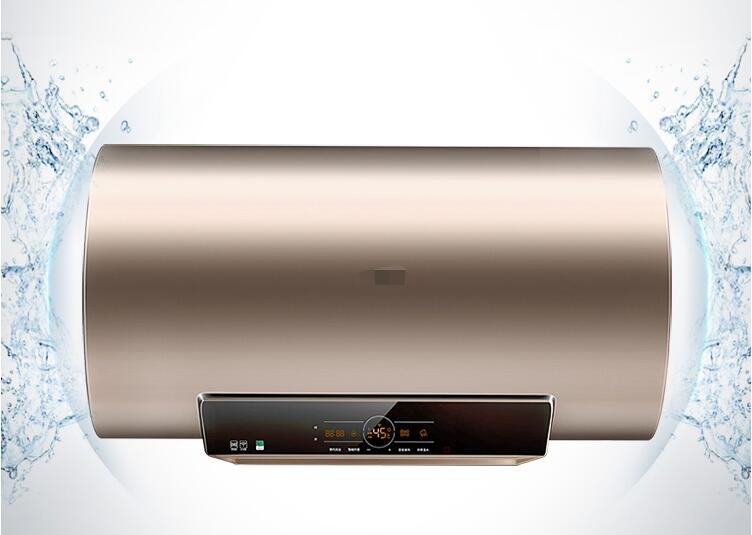

一、电热水器结构原理


储水式电热水器贮满水通电后，电热水器内的电热管将电热水器内胆内的水加热，当加热到所设定的温度时电路自动断开，电热管停止加热，整机处于保温状态。当内胆内水温降低到某一温度时，电热管再次通电加热,这种状态循环往复，以便电热水器始终有热水可用。


电热水器主要分为电路和水路二部分：


1、水路部分：进水通过安全阀单向（只能进水，不能出水）进入水箱内胆，下方进水口靠近水箱底部，其进水口上方有一挡板，使进入的冷水存在底部，防止冷水冲入上部影响热水水温，出水口在内胆上部，热水比冷水轻，在水的上部分，热水出水口也在此处，所以出水总是热的，要使热水流出，必须进入冷水，增加内胆内水压，热水才能被挤流出。关闭进水口，即使内胆存满热水也不会流出。流出的高温热水，通过调节混水阀，使之出水温度适合使用要求。


2、电路部分：电路的主要作用是对冷水加热至设定温度。


电热水器的加热通过电热管来进行，温度的设定则通过调节温控器进行，电热水器将电能转换成热能，传给被加热的媒体（水），水达到预定温度时，温控器会自动断电，停止加热。一段时间后，当水温比设定温度下降5℃左右时，温控器会重新工作，继续恢复加热至设定温度，如此反复工作。


二、电热水器主要零部件功能介绍


1.内胆：内胆是热水器的核心部件，直接影响热水器的安全性能、使用性能和工作寿命。

2.镁棒主要作用在于保护电热棒，电加热棒在加热时容易与水里面的矿物质发生反应，从而减少加热棒的使用寿命。


镁棒工作原理：由于镁的活性大于加热棒的铁或铜，因此通过镁棒的作用，使水里面的矿物质先与镁棒反应。镁是电化学序列中电位最低的金属，生理上无毒。因此，用来制成镁棒保护内胆非常理想。镁棒的大小直接关系到保护内胆时间的长短和保护效果的大小，镁棒越大，保护效果越好，保护时间越长。


3.防电墙：就是利用了水本身所具有的电阻（如国标规定自来水在15℃时电阻率应大于1300Ω），长沙樱雪热水器维修中心告诉您通过对热水器内通水管材质的选择（绝缘材料），管径和距离的确定形成“隔电墙”。当电热水器通电工作时，加热内胆的水即使有电，也会在通过“隔电墙”时被水本身的电阻衰减掉而达到将电隔离的目的，使热水器进出水两端达到几乎为零的电压和0.02mA/kw以下的极微弱电流。


4.加热棒：电能→热能转化装置，主要用它来对水进行加热，其功率为1500W-3000W，主要由发热电阻丝，铜管或不锈钢管，导热绝缘介质氧化镁和接线端子构成。当通电时，电流使发热电阻丝发热，热量通过电加热器将储在内胆的水加热，电热管由三层构成，最里面为电阻丝，中间为耐高温绝缘氧化镁粉，外层为不锈钢管（英格莱800金属管能耐受1357-1385°C高温）。电阻丝为直接发热元件，耐高温绝缘镁粉起到在高温下绝缘作用，以保证电热管的安全性。

检测方法：①万用表在打在电阻×10档，量两端子间电阻，正常时在标准便差范围之内（307Ω～358Ω以1500W为例），无穷大为电热管灯断开路，需更换，太小为电热管老化，功率降低，需更换。②万用表在打在电阻×10档（或2MΩ档），红表笔接端子，黑表笔接安装盘，测得阻值应大于2MΩ，否则判为绝缘坏，需更换，以防漏电。
